המיקרו קמור שנוצר על ידי השחזה אולטרה דיוק של גלילים מחודדים יכולה לשפר ביעילות את חלוקת הכוח של הגלילים במיסבים, להפחית או לבטל את ריכוז הלחץ בקצוות הגלילים, להפחית את עליית הטמפרטורה, והרשת הצולבת על פני השטח שלהם תורמת להיווצרות שימון נוזל אלסטי, ובכך מפחית את רעש המיסבים ומשפר את חיי המיסבים. הטכנולוגיה והציוד לעיבוד אולטרה-דיוק של קמורות גלילים מחודדים ישפיעו ישירות על איכות המיסבים וקשורים לעבודת ההתאמה של מנועים ראשיים כגון קרונות נוסעים ומכוניות סדאן. לכן, המחקר על עיבוד אולטרה-דיוק של קמורות גלילים מחודדים הוא עדיין נושא חדשני בתעשיית המיסבים בסין.
1. מהירות מחקר מדויקת במיוחד
בתהליך של טחינה אולטרה דיוק קמורת רולר, פרמטרי התהליך העיקריים המשפיעים על אפקט אולטרה דיוק של רולר כוללים: מהירות רולר מנחה אולטרה דיוק, תדירות ואמפליטודה של תנודת אבן שמן אולטרה, דגם אבן שמן, לחץ אבן שמן ושימון קירור . למהירות השחזה האולטרה-דיוק (כולל מהירות גליל מנחה ותדירות תנודות אבני שמן) יש השפעה משמעותית על אפקט הדיוק האולטרה ויעילות הייצור, הקובעת את הקמור, חספוס פני השטח, הגלי והעיגול של הגלגלת המחודדת לאחר השחזה אולטרה-דיוק. לכן, כיצד לשלוט בצורה נוחה ויעילה על מהירות מנוע הגלגלת המנחה ועל מהירות מנוע תנודת אבן השמן, ולהשיג מהירות גלגל מנחה מתאימה ותדירות תנודת אבני שמן, היא למעשה טכנולוגיית המפתח להשלמת העיבוד האולטרה-דיוק של עיבוד מחודד קמור רולר.
באופן מסורתי, מכונות טחינה ביתיות במיוחד השתמשו בעיקר במכשירי בקרת מהירות thyristor DC כדי להשיג שליטה על מהירות השחזה המדויקת במיוחד. בשל המורכבות של מעגלי בקרה, שיעורי תקלות גבוהים ועלויות תחזוקה גבוהות, הוא אינו יכול לענות על הצרכים של ייצור אוטומציה במפעל. Luoyang Bearing Research Institute ספג ניסיון מתקדם בציוד מיסבים זרים ויישם טכנולוגיה מתקדמת של ויסות מהירות תדר משתנה על מכונת השחזה החדשה שפותחה 3MZ6130 3MZ6130 מחודדת קמורות אולטרה דיוק. סיבוב גלגלת המנחה והתנודה של אבן השמן נשלטים על ידי בקר מהירות תדר משתנה, משיג התאמה ללא שלבים ויעילות ואמינות גבוהות.
2. עקרון ויסות מהירות תדר משתנה
נוסחת המהירות עבור מנועים אסינכרוניים היא
בנוסחה, n מייצג את מהירות המנוע
P - לוגריתם קוטבי
F - תדר אספקת כוח סטטור
S - שיעור החלקה
כפי שניתן לראות מהמשוואה לעיל, אם תדר אספקת הסטטור f של המנוע משתנה באופן אחיד, ניתן לשנות את המהירות הסינכרונית של המנוע בצורה חלקה. נכון לעכשיו, שימוש בממירי תדר כדי לשנות את תדר הספק המבוא של מנועי AC ולהשיג בקרת מהירות ללא שלבים של מנועי AC היא שיטת ויסות מהירות יעילה. הביצועים שלו עדיפים על שיטות קודמות כגון ויסות מהירות מוט משתנה, ויסות מתח, ויסות מהירות מדורג, ויסות מהירות מנוע החלקה. הוא החליף בהדרגה את מערכות ויסות מהירות DC במדינות מתועשות.
3. בקרת מהירות תדר משתנה

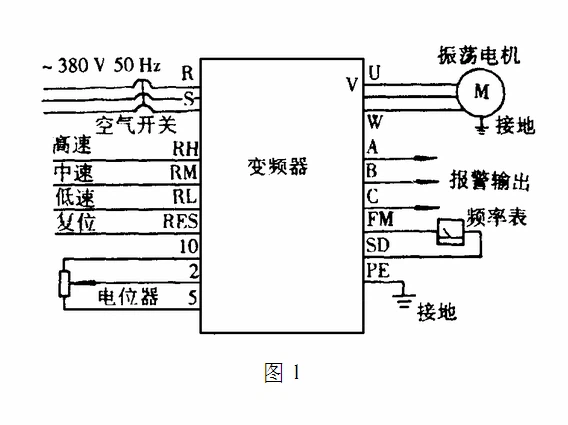

מכונת השחזה 3MZ6130 קמורת רולר מתחדדת במיוחד משתמשת בשני ממירי תדר מיובאים מסדרת FR-A044 כדי לשלוט במנוע תנודת אבן השמן ובמנוע רולר המדריך בהתאמה. איור 1 הוא תרשים סכמטי של מעגל בקרת מהירות התדר המשתנה של מנוע תנודת אבן השמן.
מסופי הכניסה R, S ו-T של המעגל הראשי של ממיר התדרים באיור מחוברים לאספקת מתח AC תלת פאזי של 380V, 50Hz, ומסופי המוצא U, V ו-W מחוברים ל- מנוע נדנוד אבן שמן. אין להפוך את החיווט של מסופי הכניסה והיציאה, וממיר התדר והמנוע חייבים להיות מוארקים בצורה מהימנה בנפרד. פוטנציומטר הגדרת התדר (2W, 1k Ω) מחובר לקו האות הממוגן במסופים 10, 2 ו-5 של מעגל בקרת כניסת ממיר התדר כדי להשיג בקרת קלט אות אנלוגי. מעגל בקרת היציאה של ממיר התדרים מחובר למסופי FM ו-SD של מכשיר הניטור של מד התדר.
כל שעליך לעשות הוא להתאים את פוטנציומטר הגדרת התדר המותקן בלוח ההפעלה של כלי המכונה כדי להמיר בקלות את תדר הספק הכניסה 50Hz ל-0-60Hz, ולהשיג בקרת מהירות ללא דרגות של תדר משתנה AC של מנוע תנודת אבן השמן. באמצעות מנגנון תנודת כלי המכונה, ניתן לקבל את התדירות והמשרעת המתאימה לתנודת אבן השמן. אפשר גם להגדיר ישירות את התדר באמצעות יחידת הפרמטר FR-PU03 כדי להשיג בקרת קלט אות דיגיטלי. תדירות התנודות של אבן השמן מנוטרת ומוצגת על ידי מכשירים או יחידות פרמטרים.
באופן דומה, שימוש בממיר תדר אחר יכול להשיג בקרת מהירות ללא מדרגות בתדר משתנה AC של מנוע הגלגלת המנחה. לאחר מעבר דרך התקן האטה של כלי המכונה, ניתן לקבל את מהירות גליל המנחה המתאימה. מערכת בקרת המרת התדר כולה יציבה ואמינה, ויכולה להבטיח בצורה מדויקת ויעילה את הדרישות של עיבוד אולטרה-דיוק של קמור גליל מחודד.
מכונת השחזה 3MZ6130 קמורת רולר מתחדדת במיוחד מאמצת בקרת מהירות המרת תדרים, בעלת המאפיינים של טווח מהירויות רחב, תגובה דינמית טובה, דיוק במהירות גבוהה וכו'. יתר על כן, בשל הפונקציות המלאות שלה, תפעול קל, פעולה יציבה ואמינה, זה נוח לייצור אוטומציה במפעל. זה הפך בהדרגה לציוד חשוב עבור יצרני גלגלות מחודדות מקומיות כדי לשפר את איכות העיבוד הסופי של הגלגלות, והוא יושם בארגונים רבים של מיסבים כגון Northwest Bearing Factory.
2024 אוֹגוּסט5המלצת מוצר WBM בשבוע:
מַחתֵך:

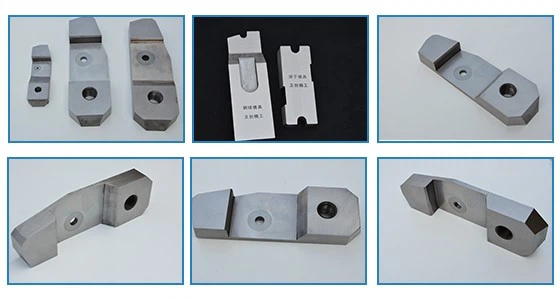

WBM מייצרת מתכות רולר מחודדות עם יעילות גבוהה ואוטומציה. רולים נוצרים על מכבש אוטומטי אחד לכיוון קר והם מוזנים, נחתכים ומחוררים לתוך התבנית במשך חמישה שלבים.
